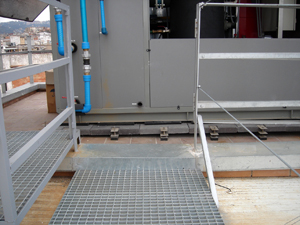

En este caso la fuente de vibraciones es una unidad Rooftop Adisa de un peso de 2500Kg. Su emplazamiento es la cubierta del nuevo Hotel Zenit en la calle Santaló de Barcelona. Las plantas inferiores están ocupadas por habitaciones. En un hotel de 4 estrellas es inadmisible tener molestias de ruido o vibración. La solución adoptada ha sido la colocación del Sistema Antivibratorio Quadra®.
{mosimage}

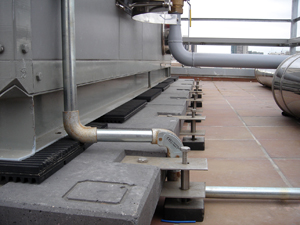

a base de la caldera es de 2.80m x 1.96m y consiste en una perfil metálico. Se han formado 2 montajes paralelos, en hilera de 6 losas cada uno, en las que se han apoyado los lados largos de la máquina. Debido al peso de la máquina se ha considerado oportuno colocar Kits de Apoyo+, que al formar una pequeña vigueta da un mayor Momento de Inercia que evita la posible deformación de la pletina del Kit de Apoyo simple.
{mosimage}

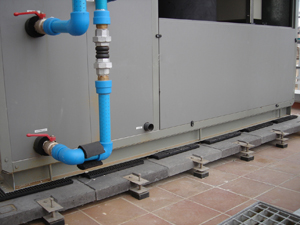

La caldera se ha descargado sobre el sistema antivibratorio mediante una grúa. Para suavizar y equilibrar la descarga se han colocado alfombrillas Vibcon entre las losas y la máquina.
{mosimage}

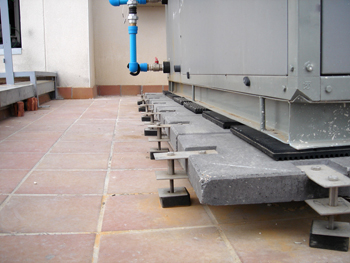

Un sistema de losa convencional hormigonada “in situ” hubiera sido un problema por el emplazamiento y dimensión de esta cubierta que está casi totalmente ocupada por la máquina. El Sistema antivibratorio Quadra® ha conseguido el objetivo con menos carga sobre la cubierta, en muchísimo menos tiempo y dejando las aguas pluviales fluir sin impedimentos.
{mosimage}
Arquitectos: Antoni Canal y Antonio Cordón
Constructora: PCI Obres Civils S.A.
Alfombrillas: Vibroacústica Control y Aislamientos S.L.
Sistema Antivibratorio Modular Quadra®
Un éxito de:
