La
instalación que describiremos a continuación corresponde a una vivienda
unifamiliar de dos plantas ubicada en Loiu, localidad vizcaina donde se
ubica el nuevo Aeropuerto de Bilbao, muy próxima a la costa y
prácticamente al nivel del mar. Las empresas Instalaciones Alberto
Muñoz y Suministros y Servicios Termalde, S.A. se han ocupado
respectivamente del diseño e instalación del sistema de climatización y
del suministro de los componentes necesarios.
La casa consta de cocina-salón-comedor, 4 dormitorios, 2 salas, 3 baños
y un garaje repartido en dos alturas. Aunque el garaje no dispone de
calefacción la superficie total a calefactar de la vivienda supera los
200 metros cuadrados.
La zona climática presenta temperaturas exteriores mínimas por encima
de los 0 ºC, con una media del periodo de invierno próxima a los 10ºC.
Las temperaturas exteriores máximas en periodo de verano se aproximan a
los 30 ºC con unos valores medios muy suaves superando los 21 ºC. Estas
temperaturas suaves de verano junto con las carácterísticas
arquitectónicas de la edificación hacen que no se haya considerado el
refrescamiento de esta vivienda de cara a los meses de verano.
Se estima para esta vivienda una demanda de energía anual para calefacción de 24.963 kW, obteniéndose con la bomba de calor geotérmica
instalada un rendimiento estacional (COP) de 4,1. El regulador de
balance de energía integrado en la bomba de calor adapta de manera
óptima e individualizada los tiempos de servicio y de parada del
compresor al comportamiento de la vivienda. De este modo se consigue

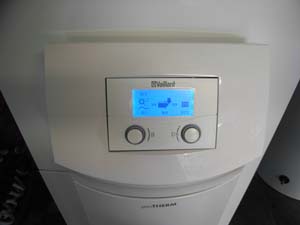

optimizar el funcionamiento de la instalación. El display permite al usuario visualizar el rendimiento energético obtenido en valores mensuales.

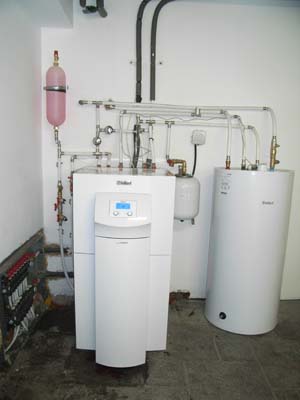

Ubicado en el garaje, el sistema para la producción de calefacción y ACS se compone de una bomba de calor geotérmica
o tierra-agua de 10,4 kW de potencia modelo GeoTHERM VWS 101/2 de la
marca Vaillant en conexión con un interacumulador modelo VIH 200/5 de
la misma marca, con un serpentín y con capacidad de 200 L. La bomba de
calor dispone de bombas de circulación de agua a la captación exterior
y a calefacción y así como de la válvula de inversión para los
funcionamientos en modo preparación de agua caliente y calefacción.

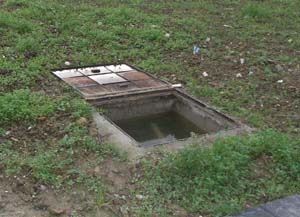

La captación de energía geotérmica es exterior enterrada
de tipo horizontal y consta de 5 circuitos de 100 m de longitud de
tubería plástica para transporte de agua glicolada enterrados a una
profundidad de 1 m. Este sistema horizontal es el idóneo cuando se
dispone de terreno suficiente en los aledaños del edificio puesto que
la excavación siempre resulta menos costosa que las perforaciones.
La instalación interior de calefacción por suelo radiante consta de dos
colectores de 8 vías que cubren una superficie aproximada de 150 m2.
Características de la bomba de calor geotérmica:
-
Potencia térmica (B0W35 ΔT5K según EN 14511): 10,4kW
-
Consumo de potencia: 2,4 kW
-
Índice de rendimiento: 4,4
-
Tensión nominal: 230V/50 Hz 1/N/PE
-
Potencia eléctrica de calefacción adicional: 2/4 kW
-
Caudal nominal del circuito de calefacción: 1.803 l/h
-
Altura de presión residual del circuito de calefacción ΔT5K: 399 mbar
-
Caudal nominal del circuito de la fuente de calor: 2.530 l/h
-
Altura de presión residual del circuito de la fuente de calor ΔT3K: 216 mbar
-
Temperatura del circuito de calefacción (min./max.): 25/62 ºC
-
Temperatura del circuito de la fuente de calor (mín./máx.): -10/20 ºC
-
Conexión circuito de calefacción: G 1 ¼ / Ф28 mm
-
Conexión circuito fuente de calor: G 1 ¼ / Ф28 mm
-
Nivel de potencia sonora: 53 dB (A)
-
Dimensiones: 1.200x600x835 mm
-
Peso: 152 kg
Este
modelo cuenta además con una serie de características especiales que
aportan interesantes ventajas tanto al profesional como al usuario:
-
Temperaturas de salida de hasta 62 °C
-
Tiempos de montaje muy reducidos gracias al modo de construcción compacto
-
Conexiones desde atrás o desde arriba
-
Combinable con diferentes depósitos de agua caliente
-
Funcionamiento silencioso, gracias al aislamiento sonoro en varios niveles (MSI)
-
Alto grado de efectividad gracias al moderno compresor scroll de larga vida útil
-
Ergonomía de manejo Vaillant “girar y hacer clic”
-
Circuito frigorífico controlado por sensores
Características del acumulador:
-
Nº de serpentines: 1
-
Capacidad: 200 l
-
Potencia continua: 34 kW
-
Superficie del serpentín: 1.17 m2
-
Contenido de agua del serpentín: 8.1 l
-
Caudal máximo de ACS 45/10ºC: 250 l/min
Aplicaciones y ventajas de la instalación:
Se
trata de un tipo de instalación de aplicación idónea entre otras en
vivienda individual y colectiva y colectiva, centros de enseñanza y
guarderías así como locales de techos elevados como naves de uso
industrial o comercial, almacenes, etc.
Las ventajas principales que presenta este sistema son las propias de
las soluciones con suelo radiante como son el ahorro que se consigue
gracias a emplear temperaturas de calefacción bajes, el alto grado de
confort, el ambiente saludable con temperatura estable, bien
distribuida y sin corrientes, la libertad total para la decoración y
distribución del mobiliario, etc. unidas a las de reducción del coste
energético y respeto al medio ambiente que aporta la geotermia.

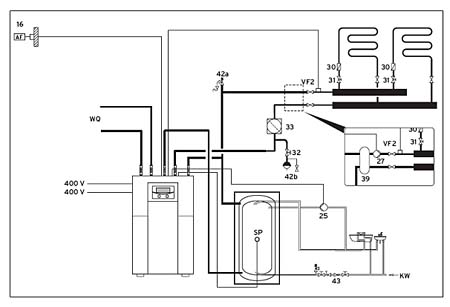

Esquema hidráulico de principio:
|
