Climatización integral de Saunier Duval en céntrico edificio de oficinas en Lleida

Realmente novedosa, y en cuyo diseño han primado el ahorro energético inteligente y la posibilidad de climatizar estancias y zonas con total independencia, la instalación que a continuación describimos corresponde a un edificio de cinco plantas destinado a oficinas de alquiler sito en el número 1 de la elegante y céntrica Rambla Ferran, de Lleida, con fachadas a Baixada Trinitat y Carrer Blanquers, en plena zona de negocios de la ciudad. Se trata de una promoción de la sociedad 4 Parets,  S.L .

Imagen 1: Fachada principal del edificio en Rambla Ferran.

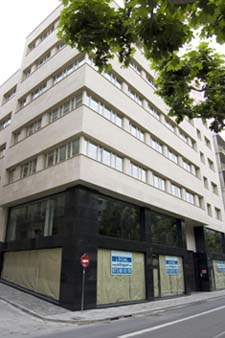

Imagen 2: Esquina Rambla Ferran con Baixada Trinitat.

La climatización de estas 18 oficinas, con superficies de 100 a 150 m2 y con posibilidad de unirse entre sí hasta 457 m2 en una sola planta,  es un trabajo de la empresa instaladora Serveis Integrals Diname, S.L., que según el proyecto del ingeniero Guillermo Redondo Cuadrillero y con la colaboración de Lluis Pinto y el Departamento Técnico de Saunier Duval, ha realizado una solución integral de climatización realmente singular que permite un aporte de confort individual empleando calderas murales a gas para sólo calefacción, bombas de calor aire-agua reversibles y fancoils de tipo consola de suelo, todo ello de la marca Saunier Duval.

Material empleado

Una sala de calderas alberga las 18 unidades instaladas que cuentan además con sendas bombas de apoyo y relojes programadores. Las calderas instaladas son modelos de instalación mural para sólo calefacción con 25 kW de potencia y circuito estanco. En la azotea se instalan las 18 bombas de calor aire-agua reversibles con potencias, según los casos, de 14 y 19 kW y con la excepción de un modelo de 25 kW para una de las dos oficinas con que cuenta la 5ª planta y que en la que, al estar bajo cubierta y abierta a 3 fachadas, se ha optado por una máquina más potente. Como unidades terminales para aportar el frío o el calor mediante convección se emplean un total de 126 fancoils del tipo consola de suelo e instalación vertical en pared cuyas potencias son de 2 y 3,5 kW.

La relación de los materiales empleados, además de los accesorios de programación y control, bombas de apoyo, etc. es la siguiente:

• 18 calderas murales a gas estancas para sólo calefacción y de 25 kW modelo THEMACLASSIC AS F 25 E de Saunier Duval.

• 13 bombas de calor aire–agua reversibles SDHV 14 de Saunier Duval, 4 del modelo SDHV 19 y una SDHA 25, con potencias de 14, 19 y 25 kW respectivamente.

• 126 fancoils Saunier Duval de tipo consola de suelo, 101 del modelo 3 020 AF y 25 del 3 035 AF, con potencias respectivas de 2 y 3,5 kW.

• Accesorios de programación y control.

Imagen 5: Instalación de 18 bombas de calor en la azotea. Al fondo el Castillo de Lleida.
Imagen 6: Bombas de Calor: 18 bombas de calor aire-agua reversibles de Saunier Duval aportan el calor para las para épocas de frío moderado y el frío para la estación cálida.

Funcionamiento

Un termostato controla cada fancoil y el selector de clima instalado en cada oficina  permite seleccionar la producción de la calefacción con la bomba de calor reversible para épocas de un frío moderado o bien con la caldera de gas para temporadas con temperaturas muy bajas, con lo que se consigue el máximo ahorro energético. En modo frío la bomba de calor aportará el aire climatizado que se precisa en los meses cálidos. Los fancoils se han distribuido de tal modo que permiten acondicionar de forma individual zonas de aproximadamente 15 m2.

Imagen 7: Fancoil de tipo consola de suelo instalado en pared.
Imagen 8: Disposición fancoils: La disposición de los 126 fancoils instalados permite climatizar con independencia áreas de 15 m2.

Los relojes programadores instalados en la sala de calderas actúan sobre cada caldera y su correspondiente bomba de apoyo, lo que permite establecer un régimen de funcionamiento que facilite un control del consumo energético.

La posibilidad de climatizar y controlar el gasto energético de un modo acorde con las necesidades de cada oficina y de permitir un aporte de confort “a medida” de cada puesto de trabajo son, en resumen, las principales ventajas de la solución que hemos expuesto.
