Para esta instalación, que consta de una superficie total a climatizar de 480 m2 mediante fan-coils, distribuida en dos plantas entre oficinas y vestuarios con 14 duchas, se buscaba una solución de alta eficiencia energética, elevado confort y un importante ahorro energético para cubrir de manera autónoma la aportación de frío, calor y ACS con el mínimo impacto para el medio ambiente.

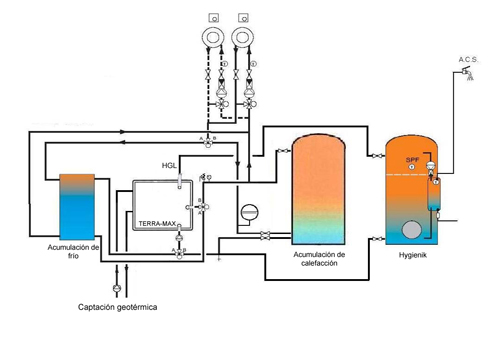

Finalmente se optó por un sistema geotérmico IDM/ Enertres, con el que se ha conseguido dar respuesta a estas necesidades.  Esquema de la instalación
Los componentes necesarios para la instalación se dimensionaron en base a los requerimientos térmicos para la calefacción, refrigeración y ACS, estableciendo un sistema integrado por: una bomba de calor geotérmica marca IDM, modelo Terra Max 50, Trifásica, con inversión de ciclo, que utiliza un fluido refrigerante R407 C y compuesta de 2 compresores Scroll de alta eficiencia y probada fiabilidad; un depósito de acumulación para frío de 500 litros; un depósito de acumulación de calefacción de 1500 litros; y un sistema de producción de agua caliente sanitaria consistente en un acumulador de 1000 litros con producción instantánea integrada de ACS que garantiza una producción 50 litros minuto. El sistema cuenta con un módulo de recirculación programado de ACS que garantiza la temperatura de forma inmediata en los puntos de consumo. Esta solución está diseñada para evitar el mayor número de arranques del compresor, trabajando la bomba siempre sobre acumulación. Además, la maquina funciona con dos compresores en tanden y entrega la potencia en función de las necesidades, lo que nos permite un ahorro considerable.
Para incrementar este ahorro se ha instalado, además, un limitador de corriente para reducir hasta el 50% el consumo en el arranque del compresor.
La bomba de calor geotérmica instalada aprovecha la temperatura constante del subsuelo a lo largo de todo el año a través de un sistema de captación geotérmico que consta de 9 pozos de diámetro de 150 mm. con sus respectivas sondas geotérmicas de polietileno de 100m. simple U y diámetro 32mm. El fluido geotérmico está compuesto, en este caso, de un 75% de Agua y un 25% de anticongelante.

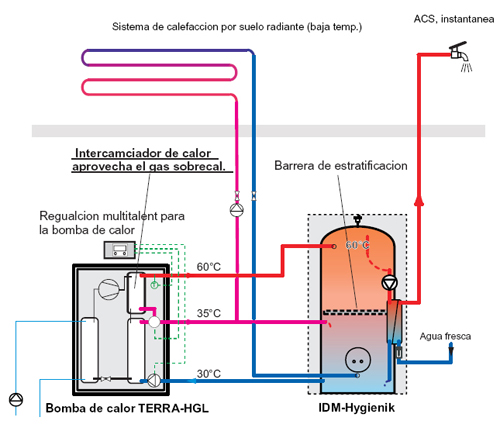

 Esquema de la bomba de calor
La potencia térmica entregada de la máquina con una temperatura de retorno de los pozos de captación de 10º C y una impulsión a fan-coils de 45ºC es de 68 kW con una potencia eléctrica consumida de 15,3 kW. Esto supone un COP de 4, 45, es decir, que por cada kW eléctrico consumido generamos 4,45 kW térmicos, mientras que el COP conseguido para frío es de 5,45.
La bomba de calor cuenta, así mismo, con una potente regulación climática integrada, que ha sido diseñada por el fabricante para optimizar el funcionamiento del sistema de forma independiente en las dos zonas, actuando sobre dos válvulas de 3 vías de sector. Además cuenta con el sistema patentado HGL que permite un aprovechamiento de parte de la energía producida (aprox.15% de gas sobrecalentado) para la producción de ACS. Esta energía se recupera mediante un intercambiador dispuesto en el propio circuito frigoríficoy una válvula de tres vías a través de la que circula un caudal variable de agua para así podel elevar su temperatura a 60ºC y enviarla a la parte alta del depósito Hygienik, lo que facilita de manera constante la producción de ACS instantánea sin necesidad del apoyo de resistencia eléctrica. Esta tecnología permite grandes ventajas, puesto que se consigue alta temperatura en el acumulador de inercia con el compresor trabajando a baja presión, lo que facilita al equipo alcanzar un mayor COP, a la vez que se prolonga la vida del compresor.

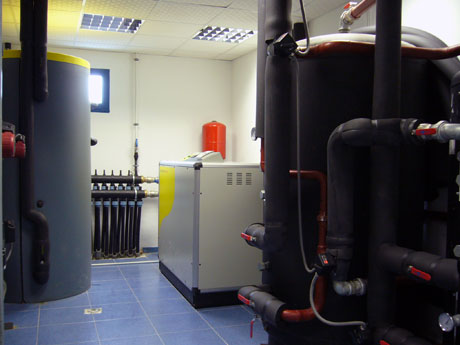

 Instalación final Con esta solución desarrollada por Enertres se ha permitido que la nueva fábrica se beneficie de un sistema de climatización ecológico y confortable, que reduce la emisión de CO2 en 34.000 Kg/año, logrando unos ahorros de hasta un 75% sobre la factura energética con respecto a otro tipo de solución como caldera de gasóleo, lo que supone un ahorro anual en torno a 6.000 €. En gran medida este ahorro se debe a la alta eficiencia de la bomba de calor IDM, con un rendimiento muy elevado. Un éxito de:
|
