Diferentes tipos de calderas de condensación
|
|
|
Con el fin de explotar el calor latente del vapor de agua contenido en los gases de combustión, estos últimos deben ser enfríados hasta una temperatura por debajo del punto de rocío. El aumento de la superficie de intercambio permite enfríar bastante los productos de combustión, permitiendo así la recuperación de dicho calor latente.
El sistema de enfriamiento de los productos de combustión (el condensador) puede estar, integrado en la caldera o separado de ella.

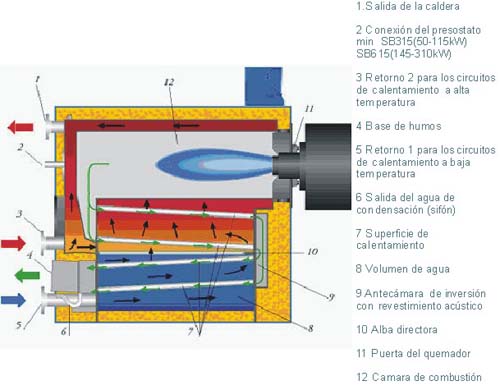

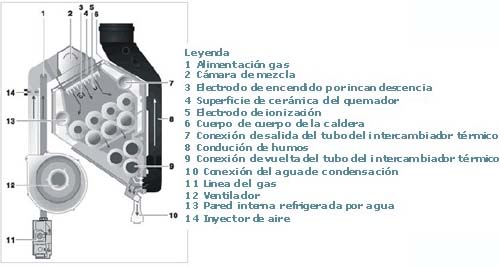

Ejemplos de condensador integrado: Figura 1. Ejemplo de caldera suelo Figura 2. Ejemplo de caldera mural
Ejemplo de condensador no integrado en la caldera. Este condensador se coloca sobre el lugar de salida de los gases de combustión de la caldera: Figura 3. Ejemplo de condensador separado

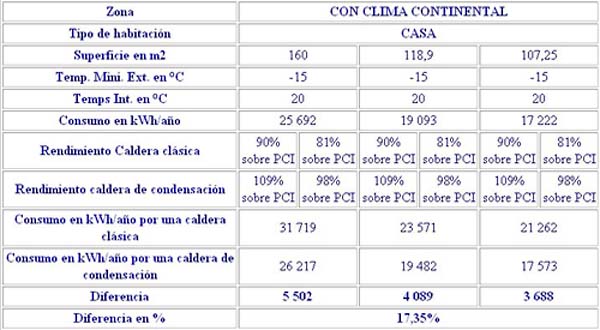

Un ejemplo de la economía de explotación:
