Zonificación y aire acondicionado: Ahorro y confort en sistemas de climatización residencial

Zonificacion estudio confort termico ahorroEstudio sobre zonificación y aire acondicionado en sistemas de refrigeración residencial elaborado por el Grupo de Energética de la Escuela Técnica Superior de Ingenieros Industriales de la Universidad de Málaga que tiene como objetivo evaluar el grado de confort y el consumo energético de los sistemas de climatización o aire acondicionado convencionales y zonificados, basado en el sistema de zonificación de Airzone.



Tipos de sistemas estudiados

Sistemas sin zonificación (2 casos):

–Máquina todo-nada e inverter

Sistemas con zonificación (4 casos)

–Sin reducción de potencia, máquinas todo-nada e inverter–Con reducción de potencia, máquinas todo-nada e inverter

Conclusiones


El confort mejora sensiblemente con la zonificación

El COP empeora generalmente con la zonificación pero este efecto no anula el ahorro conseguido por combatir menos carga

El ahorro en términos relativos no depende del modelo: oscila entre el 12% y el 21%

En términos absolutos es muy dependiente de las hipótesis de modelado?experimentación

La solución de zonificación aplicada


Para la zonificación de los sistemas de climatización estudiados se ha utilizado el sistema de zonas Airzone.
Los sistemas Airzone zonifican las instalaciones centralizadas mediante 2 elementos:

Termostatos digitales: controlan la temperatura de la zona

Rejillas Inteligentes: controlan el aporte de aire en la zona

Otros elementos del sistema Airzone:

Central electrónica: coordina el funcionamiento de todos los elementos del sistema.

By Pass: regula la presión interna del conducto.

Prestaciones de los sistemas

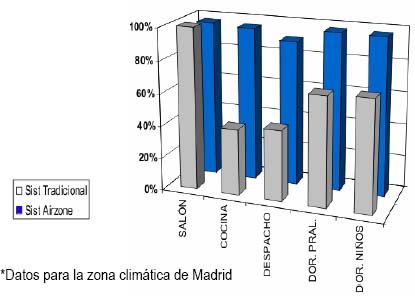

Confort térmico. Sistemas con y sin zonificación

Confort térmico de un sistema de zonificación

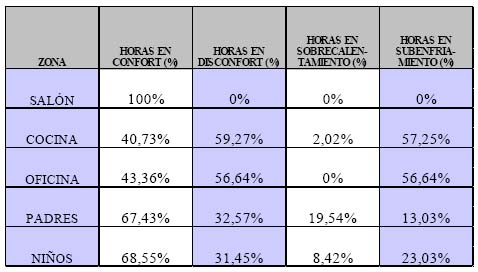

Confort térmico. Sistemas no zonificados

Confort térmico de un sistema no zonificado

Los sistemas no zonificados plantean serios problemas de confort.
Para la zona climática de Madrid el porcentaje de tiempo fuera del rango de confort varía del 31,45% al 59,27%
En la zona climática de Sevilla el porcentaje de tiempo fuera del rango de confort para algunas zonas llega al 68,58%

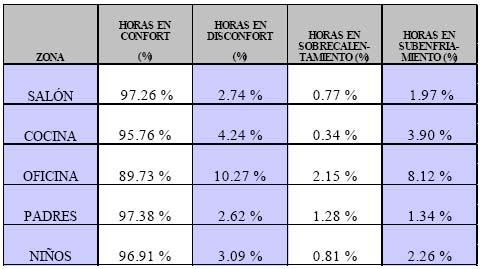

Confort térmico. Sistemas zonificados

Confort térmico en un sistema zonificado

Para la zona de Madrid, el porcentaje de tiempo fuera de zona de confort no supera el 8,12%. Este tiempo es el necesario para alcanzar el punto de consigna en las zonas menos utilizadas.

Consumo energético. Ahorro en los distintos tipos de sistema

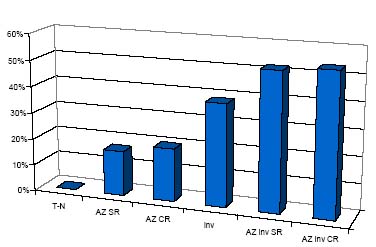

Ahorro en los distintos tipos de sistema

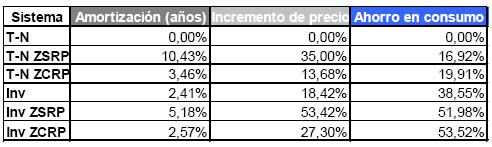

Consumo energético. Ahorro y amortización

Consumo energético. Ahorro y amortización

Fernando Domínguez Muñoz
José Manuel Cejudo López
Antonio Carrillo Andrés

Ver estudio completo en formato pdf
