ETICS Sistema de aislamiento por el exterior paso a paso

ETICS-aislamiento-exteriorExiten distintos tipos de aislamiento térmico para fachadas tanto por el exterior como por el interior de las mismas. En este caso, los sistemas de aislamiento térmico por el exterior se denominan mayoritariamente en Europa ETICS, siglas de External Ihermal Insulation Composite Systems, aunque en España se conocen como SATE, traducción al español del término anterior o como EIFS, básicamente en EEUU. El ETICS consiste en un material aislante adherido al muro habitualmente por fijación mixta mediante adhesivo y fijación mecánica.

El aislante se protege con un revestimiento que se aplica directamente sobre las placas aislantes y que esta constituido por dos capas de mortero entre las cuales se coloca una malla de refuerzo. El sistema ETICS debe contar con el Documento de Idoneidad Técnica Europeo DITE.

Soportes

Los soportes, tanto en obra nueva como de rehabilitación, especialmente en rehabilitación, deben ser:

- Resistentes

- Las fisuras deben ser tratadas.

- En soportes con armaduras corroídas éstas deben ser tratadas y reparadas.

- Las pinturas o restos de otros materiales deben serretirados.

- Debe estar húmedo pero no saturado. Es importante que el soporte tenga planimetría sin irregularidades significativas ni desniveles superiores a 1 cm frente a una regla de 2 m. Si fuera necesaria una regularización se aplicará un revoco.

Tipos de material

Fabricas de ladrillo cerámico

Bloques de termoarcilla

Bloques de arcilla expandida

Bloques de hormigón

Bloques de hormigón celular

Paredes o muros de hormigón

Paredes de mortero

Paneles pre-fabricados de hormigón

Perfiles de arranque

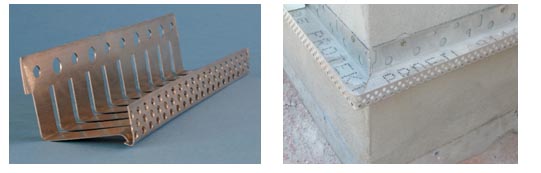

Se colocan antes de las placas de aislamiento, horizontalmente en el límite inferior de la zona a revestir.
Permiten realizar de manera uniforme el arranque de la colocación de las placas y crean una zona de protección contra las humedades, golpes, etc.
Antes de fijar el perfil de arranque debe de respetarse un zócalo (mínimo 15 mm) para evitar la transmisión de humedad por capilaridad.

ETICs-perfiles












Placas aislantes


Según el fabricante existen varias formas para la aplicación del adhesivo en las placas

ETICS-placas

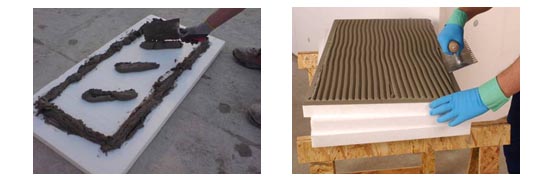

Extender un cordón perimetral y pelladas centradas sobre el reverso de la placa aislante.
Extender con llana dentada el adhesivo por todo el reverso de la placa.

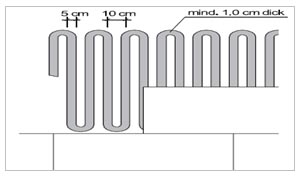

Para grandes superficies puede optarse por extender un cordón con la ayuda de una máquina de proyectar y colocar sobre él las placas aislantes.

etics-cordon













Colocación de placas aislantes

Las placas se apoyan sobre el perfil de arranque, ejerciendo una fuerza de vaivén para repartir el adhesivo, posteriormente se presionan con ayuda de la llana.

etics-placas












En caso de aplicaciones con adhesivo en toda la superficie, se presionaran las placas directamente con la llana.

ETICs-placas

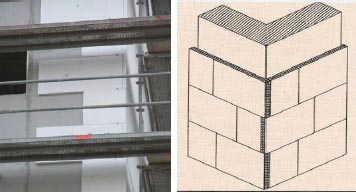

Las placas se colocan a rompejuntas

Las placas aislantes se fijan al soporte mediante adhesivo y fijación mecánica complementaria compuesta de tacos de plástico con cabeza circular



Etics-placas











Colocación de esquineros



ETICS-esquineros

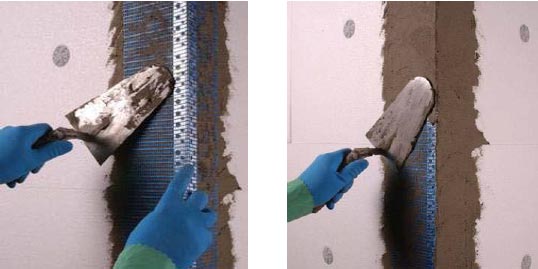

 Las esquinas deben estar protegidas con perfiles metálicos, que sirven para reforzar puntos críticos y obtener verticalidad y uniformidad.







Se recomienda  el uso de esquineros con malla.

ETICS- esquineros













 Presionar sobre la malla para embutirla en el mortero, y tapar la malla con otra capa de mortero

Aplicación del mortero base



ETICs-morteros














Las placas se revisten con una primera capa de mortero, llamada capa base, de aproximadamente 1 a 2 mm de espesor.

Malla de refuerzo

ETIC-malla

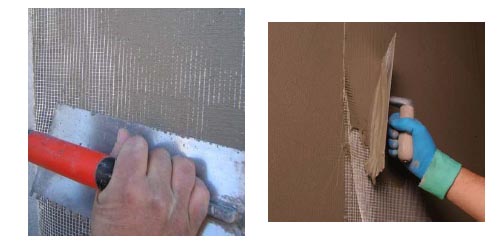

Sobre el mortero base se coloca la malla cuyo tejido debe penetrar mediante presión sobre la primera capa de mortero fresco.

Los encuentros entre dos mallas deben solaparse un mínimo de 10 cm con los tramos contiguos de malla

Aplicación de la segunda capa de mortero



ETICs-malla

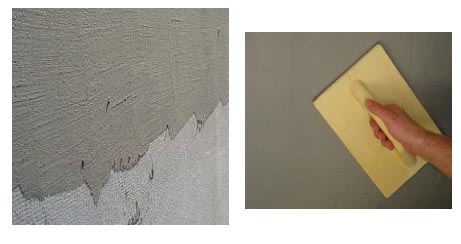

Tras el secado de la primera capa de mortero, se aplica una segunda capa que cubra completamente la malla.  El espesor aproximado de las 2 capas será de 4 mm.

Tras un tiempo de secado se pasa una esponja o fratás para dejar la superficie lisa.

Imprimación y capa de acabado



etics-final











Una vez aplicada la 2ª capa de mortero se esperan 24h y se aplica la imprimación cuyas funciones son:

  •  evitar una elevada absorción del mortero de acabado -  crear un puente adherente del acabado final

  •  ser un igualador del acabado final, ya que tienen que ser del mismo tono.

ACABADO FINAL

PROYECTADO

FRATASADO

RAYADO

DIRECTO

Para obtener un acabado uniforme es conveniente crear zonas de trabajo, delimitadas por “cintas de pintor” que eviten  “empalmes” entre aplicaciones discontinuas.

TALOCHADO

PLANCHADO



Esperamos que este artículo te haya servido para orientarte. Desde Caloryfrio.com recomendamos siempre consultar a un instalador de aislamiento acreditado para resolver tus dudas y realizar tu proyecto con el mejor resultado.
