La Bomba de Calor aerotérmica en la rehabilitación

Lunes, 27 Mayo 2013
Escrito por Idoia Arnabat CALORYFRIO

Ponencia de José Mª Ortiz, de AFEC, impartida durante el I Congreso de Rehabilitación Integral en la Edificación y que repasa la situación y el uso que se da a la Bomba de Calor aerotérmica en el sector de la rehabilitación.

Textos legislativos de referencia:

DIRECTIVA 2009/28/CE DEL PARLAMENTO EUROPEO y del CONSEJO de 23 de abril de 2009 relativa al fomento del uso de energía procedente de fuentes renovables

DECISIÓN DE LA COMISIÓN de 1 de marzo de 2013 por la que se establecen las directrices para el cálculo por los Estados miembros de la energía renovable procedente de las bombas de calor de diferentes tecnologías, conforme a lo dispuesto en el artículo 5 de la Directiva 2009/28/CE del Parlamento Europeo y del Consejo.

Deficición de Bomba de Calor

La bomba de calor se define como una máquina capaz de bombear calor desde un foco frío a uno caliente. La bomba de calor aerotérmica utiliza el aire ambiente como foco frío.

Características de la Aerotermia

Renovable–Inagotable
Gratuita
Disponible “insitu”
Fácil utilización
Limpia

Características de la Bomba de Calor aerotérmica

Tecnología

Es una tecnología madura y en continuo desarrollo.
Un mismo equipo aporta soluciones para refrigerar, calentar y producir agua caliente sanitaria.
Es integrable con otras tecnologías como por ejemplo, la energía solar.

Uso

Fácil instalación, uso y mantenimiento.
No tiene servidumbres.

Medioambiental

Utiliza energía renovable.
Es eficiente.
Reduce las emisiones de CO2.

Aprovechamiento de la Aerotermia

La Bomba de Calor Aerotérmica

Extrae el calor del aire a través del evaporador
Lo transfiere a un foco de alta temperatura a través de lcondensador

Directiva 2009/28. Artículo 5. Apdo. 4. La energía aerotérmica, .... capturada por las bombas de calor se tendrá en cuenta siempre que la producción final de energía supere de forma significativa el insumo de energía primaria necesaria para impulsar la bomba de calor.

De conformidad con el anexo VII de la Directiva, la cantidad de energía renovable suministrada mediante tecnologías de bomba de calor (ERES), se calcula con la fórmula:

E_RES = Q_usable * (1-1/SPF)

Donde, Q_usable = H_HP * P_rated

Siendo:

Q_usable.- Calor útil total estimado proporcionado por las bombas de calor, calculado como el producto de la potencia nominal de calefacción (P_rated) por las horas anuales equivalentes de una bomba de calor (HHP), expresado en GWh.

H_HP.- Número anual de horas durante las que se supone que una bomba de calor debe suministrar calor a la potencia nominal, expresado en h.

P_rated.- Potencia nominal o capacidad de refrigeración o de calefacción del ciclo de compresión o del ciclo de sorción del vapor de la unidad en condiciones estándar.

SPF.- Factor de rendimiento medio estacional estimativo, que se refiere al coeficiente de rendimiento estacional neto en modo activo (SCOP_net), en el caso de las bombas de calor accionadas eléctricamente, o a la relación estacional neta de energía primaria en modo activo (SPER_net), en el de las bombas de calor accionadas térmicamente.

Aportación como energía renovable

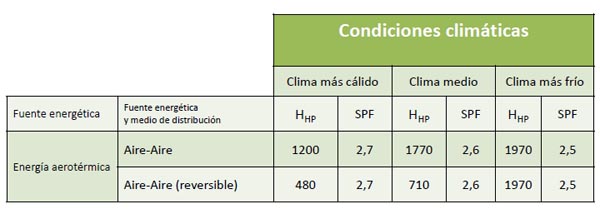

Condiciones climáticas

Valores de HHP y SPF

Solo califica como energía renovable la aportada por las bombas de calor cuyo SPF sea superior a > 1,15 * 1/ŋ.

Donde:

ŋ es la eficiencia del sistema de energía. (45,5% el año 2010)

luego

SPF mínimo: 2,5. (SPF > 1,15*1/ŋ)

La Decisión de la Comisión, fija el valor de SPF en 2,5 en base a una eficiencia del sistema de 45,5% el año 2010, reconociendo que es un valor conservador. En caso necesario, η puede revisarse conforme al artículo 2 (revisión de las directrices, en su caso, a más tardar el 31 de diciembre de 2016).

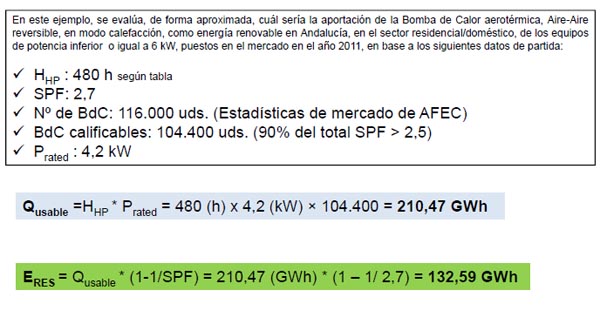

Ejemplo de cálculo:
